車載攝像頭常見故障排查
一、攝像頭無圖像：
1、 一般首先確認攝像頭的接插件是否有松動現象。
2、 再確認線束端子是否與接插件松脫，線束是否存在開斷路現象。
3、 再使用萬用表進行確認電源輸入是否正常。
4、 如上述無異常則使用替代法進行確認，如仍無圖像則申請售后服務。
二、攝像頭畫面抖動：
1、確認攝像頭自身支架是否松動。
2、確認攝像頭與安裝孔之間是否松動。
3、確認攝像頭線束周邊是否有強電磁場干擾。
4、如上述無異常，使用替代法確認是否故障消除，如未消除則申請售后服務。

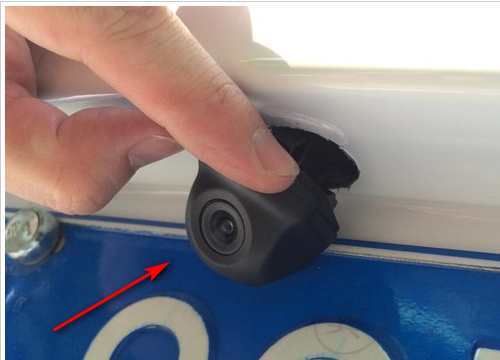

車載攝像頭安裝注意事項
車載攝像頭在安裝時需要注意下以注意事項：
1、首先需要確認安裝產品的說明書，確認產品的工作電壓范圍。
2、安裝時需要確認取電位置，及安裝位置，確認攝像頭連接線束的長度是否符合安裝要求。
3、使用萬用表測量取電位置電壓是否符合攝像頭的工作電壓要求。
4、開始安裝攝像頭時需要關閉車上的電源。
5、由于攝像頭本體對氣密性要求嚴格，在組裝過程不得使用重器敲打攝像頭本體。
6、由于攝像頭鏡頭是玻璃造成，在組裝過程不得使用重器或鋒利工具敲打按壓鏡面。
7、由于攝像頭鏡頭表面進行了化學鍍膜處理，不得使用強酸咸化學清洗劑進行擦拭清潔。
倒車?yán)走_控制器安裝位置的選擇

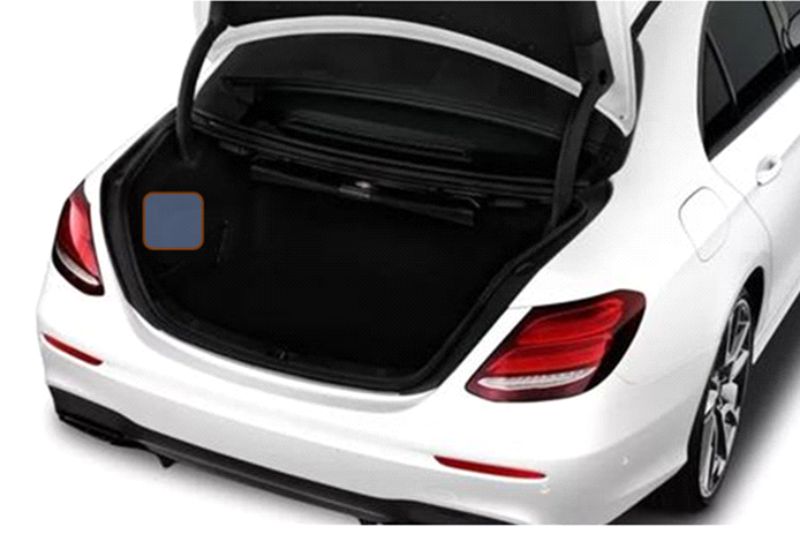

倒車?yán)走_控制器通常安裝于后尾箱左側如下圖藍色區別。
選擇此位置的主要出發點：
1、 接近倒車燈，便于取電；
2、 線束布局方便；
3、 此處不會受雨水沖淋，不需要對控制器進行防水設計。
如選擇其它位置需要注意以下幾點：
1、 是否便取到倒車信息；
2、 需要考慮位置的防水性能，如位置不防水，需要購置帶防水功能的控制器；
3、 探頭線束到控制器之間的長度需要滿足安裝要求。
車載攝像頭的日常維護
為確保車載攝像頭的正常拍照錄像使用，需要對攝像頭進行日常維護。
一、定期使用棉布或無紡布進行表面輕擦；
二、切不可以使用粗糙物進行表面清潔；
三、如需要清洗優先使用水洗；
四、盡可能避免使用強酸性或強咸性清潔劑；
倒車?yán)走_常見故障排查法
倒車?yán)走_常見故障排查法
倒車?yán)走_常見故障排查法如下：
序號 | 故障現象 | 故障原因 | 處理方法 |
1 | 雷達無反應 （探頭表面無觸摸無振動） | 1.電源不通電； 2.線接錯； 3.探頭接觸不良； 4.主探頭不良。 | 1.用萬用表測試電源供電是否正常； 2.檢查線是否連接正確； 3.重新插探頭； 4.更換主探頭。 |
2 | 雷達長鳴 | 1.供電不正常 2.雷達靠近障礙物； 3.啟動誤報； 4.探頭角度裝反 5.雷達故障。 | 1.用萬用表測量電源電壓，正確供電. 2.清除雷達周邊障礙物； 3.重新啟動電源； 4.按正確方向安裝探頭； 5.逐一排查雷達。 |
3 | 雷達反應慢 | 1.供電不正常； 2.探頭不匹配； 3.探頭表面異物。 | 1.用萬用表測量電源電壓，正確供電； 2.逐一排查雷達的響應速度； 3.清除表面異物。 |
4 | 雷達不報警 | 1.供電不正常； 2.蜂鳴器或顯示器聲音開關未打開； 3.蜂鳴器線斷； 4.蜂鳴器不良。 | 1.用萬用表測量電源電壓，正確供電； 2.打開蜂鳴器或顯示器聲音開關； 3.連接好線束； 4.更換蜂鳴器。 |
5 | 雷達出現誤報 | 1.供電不正常； 2.測到周邊障礙物； 3.探頭角度裝反； 4.雷達安裝位置低； 5.雷達安裝受擠壓。 | 1.用萬用表測量電源電壓，正確供電； 2.檢查周邊環境，清除表面異物； 3.正確安裝探頭； 4.測量雷達安裝高度，是否符合要求； 5.檢查雷達安裝的位置。 |

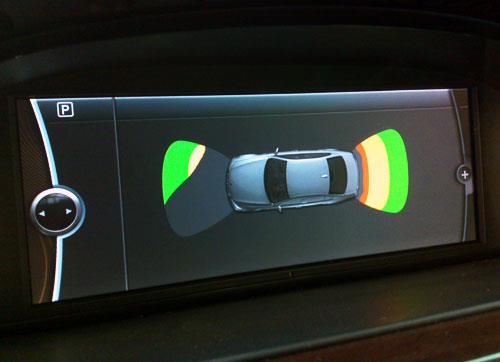

6 | 顯示器顯示異常 | 1.不顯示； 2.缺畫； 3.顯示錯誤。 | 1.檢查接插件，進行重新接插件確認； 2.使用替換法確認； 3.查看說明書，確認型號是否與控制器匹配，并使用替換法確認。 |
影響倒車?yán)走_探測準確度的工況
下述情況可能影響探頭準確探測障礙物的性能：
A. 保險杠或探頭受到強烈沖擊。
B. 探頭表面上有一層霧水、積雨、污垢、積雪或冰層。
C. 探頭被凍結。
D. 探頭以任何方式被遮蓋。
E. 車輛倒車時明顯傾斜。
F. 車輛在特別顛簸的道路、斜坡、碎石路面或草地倒車。
G. 車輛附近有另外一輛裝備同一型號倒車?yán)走_系統的車輛在倒車。
H. 在烈日、嚴寒的天氣中。
I. 車輛周圍相當嘈雜、存在有車輛高音喇叭聲、摩托車引擎聲。
J. 氣剎聲或其它會發生超聲波的強烈噪聲。
K. 倒車時車速過快。（＞15公里／小時）。
L. 遇到吸音材料(如海棉等）。
倒車?yán)走_的日常維護
一般情況下用戶在使用過程中無需特別維護，但當有泥土、灰塵等異物粘附于探頭表面時，需要進行清洗、清潔，切不可使用砂紙、螺絲刀等銳器清潔傳感器表面，否則會影響探測準確性或者造成永久性損壞。
倒車?yán)走_安裝高度選擇技巧
倒車?yán)走_探頭安裝高度通常定義在車輛空載時>50cm;滿載時定義>45cm，由于車輛整體設計原因可能會略低于該高度，在安裝高度較低時優先評估使用增加向上揚7°～15°角度外形的探頭，而偏上時而可以選用斜下3°～10°角度外形的探頭。
